Axial-Rohrventilator ER ECO 25 M – Hocheffizient, Robust & Stufenlos Regelbar
Kompakte Bauweise, maximale Performance und erstklassiger Korrosionsschutz für Gewerbe, Industrie und anspruchsvolle Belüftungsaufgaben.
Suchen Sie nach einer zuverlässigen, energieeffizienten Be- und Entlüftungslösung? Der axial aufgebaute Kurzgehäuse-Rohrventilator ER ECO 25 M aus der bewährten ER ECO Serie bietet kraftvolle Luftförderung bei minimalem Energieverbrauch und geringer Geräuschentwicklung. Dank integrierter 0-10 V Schnittstelle inklusive Potentiometer passen Sie den Volumenstrom jederzeit punktgenau an Ihren Bedarf an.
Ihre Produktvorteile auf einen Blick
- ✔ Maximal energiesparend: Hocheffizienter bürstenloser EC-Motor reduziert den Energieverbrauch und senkt die laufenden Betriebskosten drastisch.
- ✔ Inklusive Potentiometer: Stufenlose Steuerung der Luftleistung direkt nach dem Auspacken über die integrierte 0–10 V Schnittstelle.
- ✔ Robuster Korrosionsschutz: Gehäuse aus verzinktem Stahlblech mit zweischichtigem Epoxid-Schutzlack – ideal für anspruchsvolle Umgebungen.
- ✔ Leise & Ausgewuchtet: Niedrige Schallwerte dank statisch und dynamisch gewuchtetem Laufrad sowie kugelgelagertem Außenläufermotor.
- ✔ Kompaktes Kurzgehäuse: Platzsparende Rohrhülse mit beidseitigen Flanschen für eine schnelle und problemlose Rohrinstallation.
Vielseitige Einsatzbereiche
Die axiale ER ECO-Serie wurde speziell für Lüftungs- und Entlüftungssysteme mit niedrigen bis mittleren Systemwiderständen konzipiert. Sie eignet sich hervorragend für den dauerhaften Einsatz in gewerblichen Räumen, Büros, Werkstätten, Lagerhallen sowie in Zu- und Abluftanlagen im Industrie- und Hallenbau bei einer maximalen Fördermitteltemperatur von bis zu 60 °C.
| Eigenschaft | Wert / Spezifikation |
|---|---|
| Modellbezeichnung | ER ECO 25 M |
| Max. Luftleistung | 1600 m³/h |
| Max. Leistungsaufnahme | 50 Watt |
| Max. Drehzahl | 2400 U/min |

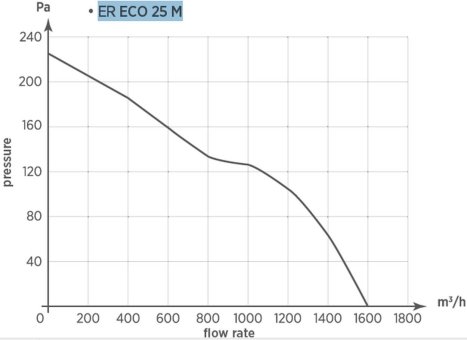

| Max. Druckaufbau | 220 Pa |
| Spannungsversorgung | 230 V / 50 Hz |
| Nennstrom | 0,45 A |
| Steuerung / Schnittstelle | 0–10 V Schnittstelle (Potentiometer im Lieferumfang enthalten) |
| Motortyp | Bürstenloser EC-Motor (Kugelgelagerter Außenläufer) |
| Schutzart Motor | IP54 |
| Isolierstoffklasse | Isolierstoffklasse B / I |
| Max. Fördermitteltemperatur | 60 °C |
| Gehäusematerial | Stahlblech verzinkt mit Epoxid-Korrosionsschutzlackierung |
| Laufradmaterial | Stahl mit Epoxid-Korrosionsschutzlack oder hochwertiger Kunststoff (PP) |
| Farbe | schwarz |
| Nennweite (NW) | 250 mm |
| Schalldruckpegel | 51 db(A) |
| Gewicht | 4 kg |
Lieferumfang & System-Zubehör
Im Lieferumfang enthalten:
- 1x Energiespar-Rohrventilator ER ECO-Serie (ER ECO 25 M)
- 1x Potentiometer zur stufenlosen Steuerung über 0–10 V
- 1x Bedienungs- und Montageanleitung
Modellbezeichnungen der ER ECO-Serie einfach erklärt
Die Bezeichnung der ER ECO Modelle gibt Ihnen direkt Aufschluss über Nennweite und Spannungsversorgung:
- ER ECO: Produktreihe der energiesparenden axialen Rohrventilatoren mit bürstenloser EC-Technologie.
- Zahl (z. B. 25, 30, 35, 40, 50, 60): Gibt die Nennweite (NW) in cm an (z. B. 25 = 250 mm Rohrdurchmesser, 60 = 600 mm Rohrdurchmesser).
- M (Monofase): Auslegung für 230 V / 50 Hz Wechselstrom-Anschluss.
Ihre Vorteile mit der ER ECO Serie auf einen Blick
Energiesparende Performance
Modernste Motorentechnik sorgt für minimierte Betriebskosten bei konstant hoher Förderleistung.
Stufenlos steuerbar (0-10 V)
Inklusive Potentiometer im Lieferumfang zur präzisen Regelung der Drehzahl und des Luftvolumens.
Hoher Korrosionsschutz
Stahlblechgehäuse mit Spezial-Epoxid-Lackierung schützt zuverlässig in anspruchsvollen Umgebungen.
Einfache Flanschmontage
Kompaktes Kurzgehäuse mit beidseitigen Flanschen erlaubt die problemlose Integration in bestehende Rohrsysteme.
Serienvergleich: ER ECO Modellausführungen
Vergleichen Sie ER ECO 25 M mit den weiteren Baugrößen der ER ECO Serie:
| Modell | NW | Max. Luftleistung | Leistung | Strom | Drehzahl | Pmax | Schall | Gewicht |
|---|---|---|---|---|---|---|---|---|
| ER ECO 25 | 250 mm | 1.600 m³/h | 50 W | 0,45 A | 2.400 U/min | 220 Pa | 51 dB(A) | 4,0 kg |
| ER ECO 30 | 300 mm | 2.200 m³/h | 70 W | 0,50 A | 1.500 U/min | 150 Pa | 49 dB(A) | 4,5 kg |
| ER ECO 35 | 350 mm | 3.000 m³/h | 75 W | 0,60 A | 1.250 U/min | 100 Pa | 51 dB(A) | 7,0 kg |
| ER ECO 40 | 400 mm | 4.100 m³/h | 140 W | 1,10 A | 1.100 U/min | 140 Pa | 56 dB(A) | 8,0 kg |
| ER ECO 45 | 450 mm | 6.500 m³/h | 350 W | 2,20 A | 1.300 U/min | 280 Pa | 59 dB(A) | 10,0 kg |
| ER ECO 50 | 500 mm | 7.350 m³/h | 360 W | 2,20 A | 1.100 U/min | 160 Pa | 54 dB(A) | 13,0 kg |
| ER ECO 60 | 600 mm | 9.000 m³/h | 240 W | 1,00 A | 800 U/min | 130 Pa | 50 dB(A) | 16,0 kg |
Häufige Fragen zu ER ECO 25 M (FAQ)
Wie wird ER ECO 25 M gesteuert?
Alle Modelle der ER ECO Serie besitzen eine 0-10 V Steuerungsschnittstelle und werden direkt mit einem passenden Potentiometer geliefert. Damit stellen Sie die gewünschte Lüfterleistung stufenlos ein.
Welche Schutzart bietet das Gehäuse?
Das Gerät entspricht der Schutzart IP54 (staub- und spritzwassergeschützt). Zusammen mit der Epoxid-Pulverbeschichtung ist der Ventilator bestens gegen Korrosion und Feuchtigkeit geschützt.
Wie erfolgt die Montage im Rohrsystem?
Dank des beidseitigen Flansches lässt sich ER ECO 25 M direkt und passgenau zwischen zwei Rohren oder Kanälen verschrauben.
- Ventilator
- axial
- Luftdruck max. in Pa
- 220 Pa
- Material
- Stahl verzinkt
- Modell
- ER ECO 25 M
- Luftleistung
- 1600 m³/h
- Temperatur max.
- 60 °C
- Farbe
- schwarz
- Produktart
- Rohrventilator
- Stromstärke
- 0,45 A
- Hersteller
- CasaFan
- Größe
- 250 mm
- Gewicht
- 4 kg
- Leistung
- 50 Watt
- Schalldruck
- 51 db(A)
- Spannung
- 230 V / 50 Hz
- 0-10 V Schnittstelle
- nein
- Schutzklasse
- I
- Drehzahl Motor
- 2400 U/min
- IP-Schutzart
- IP54

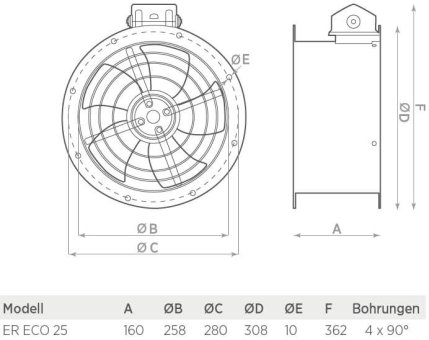

- Abmessungen
- 090 mm
